MICURA 小型工件的高精度
















	MICURA樹立了緊湊型測量機的標桿。盡管尺寸較小，但在測量精度方面毫不遜色。MICURA配備蔡司VAST XT gold掃描探頭與navigator技術。






        可選探頭:











        可選軟件:




























        產品詳情








	小型化與高精度




	工業生產中的零部件日趨小型化，同時對測量精度的要求也在不斷提高，MICURA正是針對這一全新需求定制的解決方案。MICURA采用蔡司VAST XT gold掃描探頭與navigator技術, 可在主動式掃描時獲得微米級的測量精度。它尤其適于測量用于光學和電子產品的結構復雜的小型工件。盡管采用緊湊型設計，系統卻具備500 x 500 x 500毫米的測量能力——性能遠超同類產品。




	精準的高速掃描




	蔡司VAST XT gold探頭具有高速掃描功能，除可在較短時間測定幾何特征外，還可精準測量及評定形狀誤差如圓度、平面度等特性。探針最小直徑僅為0.3毫米。




	高速掃描：VAST navigator




	PRISMO navigator可快速獲取高精準度的測量結果。navigator技術是為蔡司所研發的高速高精度掃描技術。智能優化參數設定以確保測量的精準度。得益于切線逼近掃描、螺旋掃描和測針快速動態校準等功能，可進一步縮短測量時間。




	計算機輔助精度修正（CAA)




	PRISMO navigator可實現對測量機動態誤差的有效補償，從而確保即便于高速掃描過程中仍可獲得理想的測量精度。




	操作與人體工學




	全新設計控制面板，配備LCD顯示屏及雙手柄控制面板，使用方便快捷。




	成熟的設計











        •
		工業陶瓷導軌和大型軸承座可大大降低外界環境的影響

          •

        •
		四面環抱的蔡司氣浮軸承確保更好的穩定性和測量精度

          •

        •
		蔡司MICURA同時配備工件溫度傳感器

          •

        •
		可實現測量力的高效控制，適用于敏感材料

          •

        •
		控制柜、軟件、探頭和其他組件均來自蔡司，彼此高度適配

          •










	典型應用











        •
		軸承類等高精密機加工零部件

          •

        •
		公差要求較小的活塞和軸類部件

          •

        •
		人工關節

          •

        •
		齒輪

          •

        •
		光學元件

          •




















        測量范圍

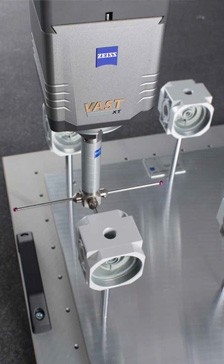

			VAST XT gold  主動掃描“全系統兼容”




			在所有需要大型測針配置和高精度表現的測量應用中，VAST主動式探頭系列扮演了至關重要的角色。VAST XT gold 奠定了主動式掃描技術的基礎。




			VAST XT gold額外配備了一套測量系統。測量力可根據測量任務進行配置，其也可用于一系列的修正程序。




			除了主動式掃描，此探頭也支持單點測量：例如，VAST XT gold讓您能靈活使用復雜的測針配置并提供了自動定心功能。




			憑借其高速掃描的能力，VAST XT gold可滿足您的任務需求：形狀和位置的測量、曲線和自由曲面的測量，以及逆向工程。應用范圍涵蓋塑料加工零件、泡沫塑料、制動零件 、曲柄軸、發動機和渦輪葉片。


























				長度測量誤差E0














							自0.7 + L/400 μm起














				測量范圍
















								X


								Y



								Z






								5/5/5


								500


								500


								500
